產品簡介

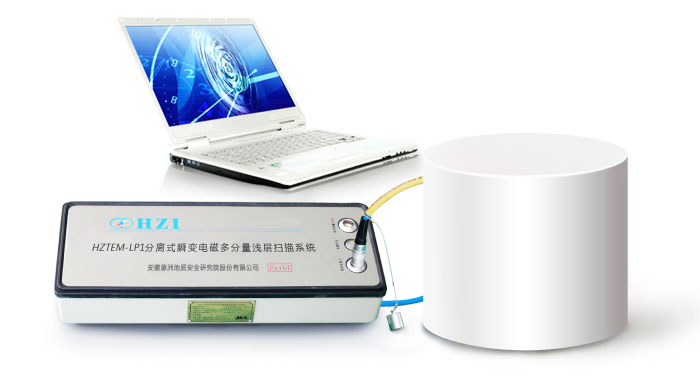

瞬變電磁多分量淺層掃描系統是一套基于瞬變電磁方法的智能化地面淺層快速精細勘查系統（具有多項專利和技術創新），由PC控制終端、發射-接收（六通道）一體化模塊、多分量天線裝置及相應附件組成�？蓱�用于大型土建工程（如路橋工程、地鐵工程、管道工程、港口工程、基建工程、線路勘查）地質勘察、水利工程（如水庫、堤壩）病害調查、地下管線探測、采空區塌陷區勘探、礦產資源勘察、地質災害與環境調查、巖土工程勘查等領域。

主要特點

快速施工，裝置結構采用硬質絕緣材料定制加工，堅固輕便、伸縮可調，便于現場組裝，底部加裝膠輪，便于移動，適于在平坦地區進行掃描式探測，支持GPS定位、距離自動標定，相比傳統施工方式，系統智能化程度高，提高了效率。
精細測量，采用對稱偶極發射、（雙組分離式）三分量同步觀測，可以有效避免一次場干擾且獲取純二次場的多分量響應，實現無盲區測量，具有對低阻更加敏感、橫向分辨率高的特點，有利于提高復雜地質空間和各項異性地層的分辨能力，可以實現同源條件下的梯度測量，綜合多分量的響應可以更準確的對異常體的方位、埋深等進行更科學合理的判定，極大提高資料的解釋精度。
實時預報，采用PC作為控制終端，通過采集軟件，可以實時錄入干擾源信息，實時提供測線各分量的電壓剖面及相應的視電阻率圖等，為現場提供評判依據，并綜合地質及經驗資料專家?guī)旆治�，即時提供初步預報結果。

技術參數

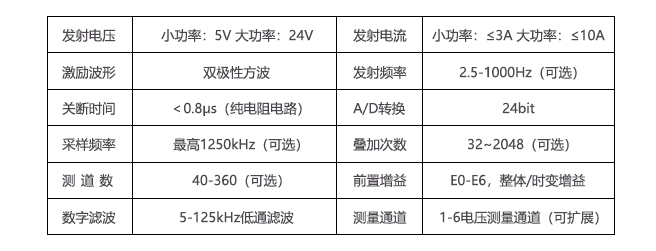

    發射-接收一體化模塊

應用案例

徐州地鐵1號線彭城廣場段瞬變電磁多分量掃描結果如圖1、2。電壓剖面中X、Y、Z三分量信號對低阻異常均有反映，但水平分量X、Y更加靈敏；Z分量全程視電阻率剖面中垂向電阻率特征與鉆孔柱狀揭露一致，可見該系統在淺層測量方面具有較高的縱、橫向分辨率。

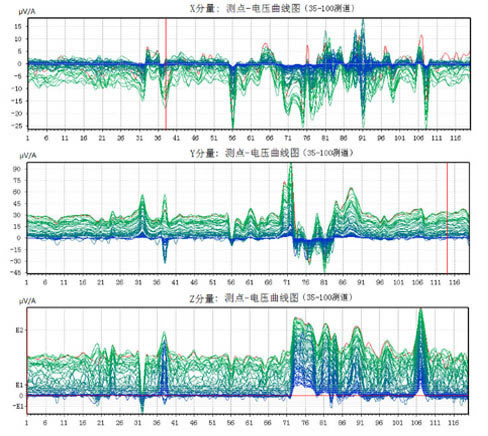

瞬變電磁三分量電壓剖面

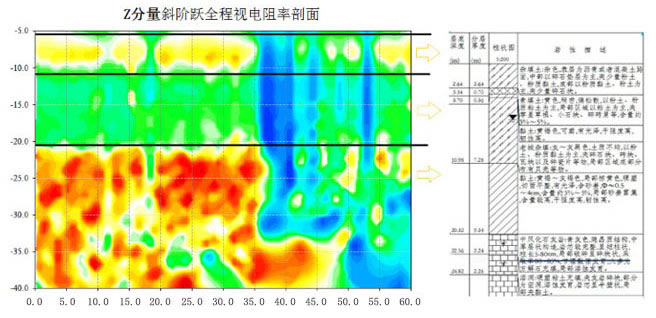

瞬變電磁Z分量視電阻率剖面與鉆孔柱
